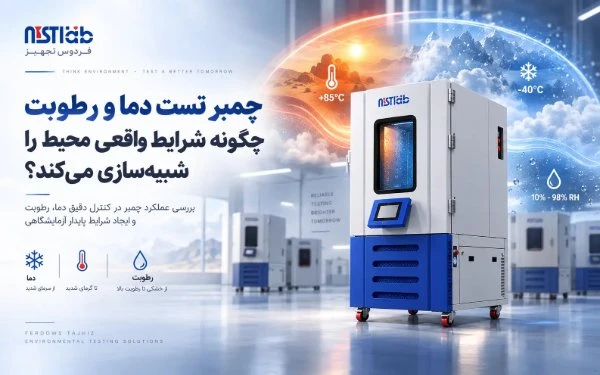

چمبر تست دما و رطوبت چگونه شرایط واقعی محیط را شبیهسازی میکند؟
محصولات و تجهیزات در طول عمر خود ممکن است با سرمای شدید، گرمای بالا، رطوبت زیاد، هوای خشک و تغییرات پیدرپی آبوهوایی روبهرو شوند. برای بررسی مقاومت یک محصول لازم نیست ماهها یا سالها منتظر بمانیم تا این شرایط در محیط طبیعی رخ دهد. چمبر تست دما و رطوبت شرایط کنترلشدهای در آزمایشگاه ایجاد میکند تا بتوان عملکرد، پایداری و دوام نمونه را پیش از عرضه یا استفاده نهایی ارزیابی کرد.
اما این دستگاه چگونه در یک کابین، گرما، سرما و رطوبت را بازسازی میکند؟ پاسخ در هماهنگی سیستمهای سرمایش، گرمایش، رطوبتزنی، رطوبتگیری، گردش هوا و کنترل دقیق نهفته است. در ادامه با سازوکار چمبر و نکاتی که در انتخاب آن اهمیت دارند آشنا میشوید.
چمبر تست دما و رطوبت چیست؟
چمبر تست دما و رطوبت یک محفظه آزمایشگاهی کنترلشده است که ترکیب مشخصی از دما و رطوبت نسبی را ایجاد و برای مدت تعیینشده حفظ میکند. بسته به طراحی و محدوده عملکرد دستگاه، میتوان نمونه را در شرایطی مانند محیط بسیار سرد یا گرم، هوای گرم و مرطوب، هوای خشک، تغییر تدریجی یا سریع دما، سیکلهای متوالی گرم و سرد یا یک وضعیت ثابت قرار داد.
این آزمونها کمک میکنند رفتار محصول در موقعیتهایی بررسی شود که ممکن است در زمان حملونقل، انبارداری یا استفاده واقعی تجربه کند. محدوده قابل دستیابی و دقت هر آزمون به مشخصات همان دستگاه بستگی دارد.
چرا شبیهسازی شرایط محیطی اهمیت دارد؟
کارکرد درست یک قطعه در دمای معمول آزمایشگاه تضمین نمیکند که همان قطعه در سرمای شدید، گرمای زیاد یا رطوبت بالا نیز عملکرد مناسبی داشته باشد. رطوبت میتواند احتمال خوردگی یا افت مقاومت عایقی را افزایش دهد؛ تغییر دما نیز ممکن است بر مواد، اتصالات، چسبها، پوششها و قطعات الکترونیکی اثر بگذارد.
با آزمون کنترلشده میتوان نقاط ضعف احتمالی را زودتر پیدا کرد، طراحیهای مختلف را با هم سنجید و اطلاعات قابلاندازهگیری برای کنترل کیفیت یا بهبود محصول به دست آورد. چمبر محیطی امکان میدهد شرایط آزمون تعریفشده را با قابلیت کنترل و تکرار بیشتر اجرا کنیم.
چمبر چگونه دما و رطوبت را کنترل میکند؟
برای ساختن یک محیط آزمایشی دقیق، چند بخش داخل چمبر با کنترلر هماهنگ کار میکنند. مهمترین آنها سیستم سرمایش، سیستم گرمایش، رطوبتزنی، رطوبتگیری، گردش هوا، حسگرهای اندازهگیری و کنترلر برنامهپذیر هستند.

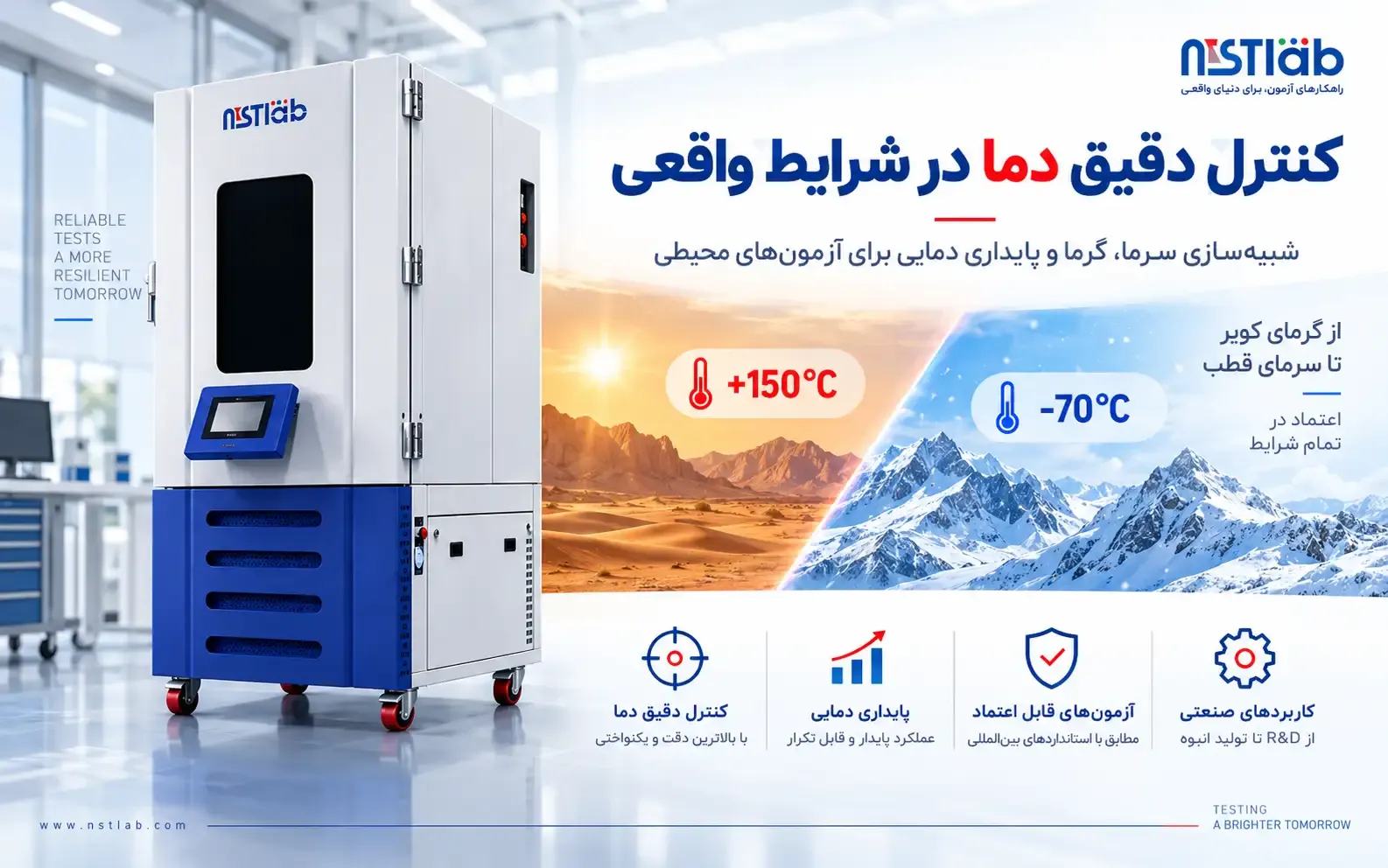

سیستم سرمایش و گرمایش
در چرخه سرمایش، اجزایی مانند کمپرسور، کندانسور، اواپراتور و مدار مبرد به کاهش دمای هوای داخل محفظه کمک میکنند. اواپراتور گرما را از هوا میگیرد و هوای سردشده دوباره به فضای آزمایش هدایت میشود. محدوده دمای پایین به طراحی دستگاه وابسته است؛ بعضی مدلهای صنعتی برای آزمون در دماهایی مانند ۴۰- یا ۷۰- درجه سانتیگراد ساخته میشوند.
برای افزایش دما، المنتهای الکتریکی هوا را گرم میکنند. کنترلر با توجه به داده حسگرها، توان گرمایش را تنظیم میکند تا دمای کابین به مقدار تعیینشده برسد و تا حد امکان پایدار بماند. برای نمونه، اپراتور میتواند دمای ۸۵+ درجه سانتیگراد را بهعنوان نقطه تنظیم وارد کند؛ امکان واقعی اجرای آن به مشخصات چمبر بستگی دارد.

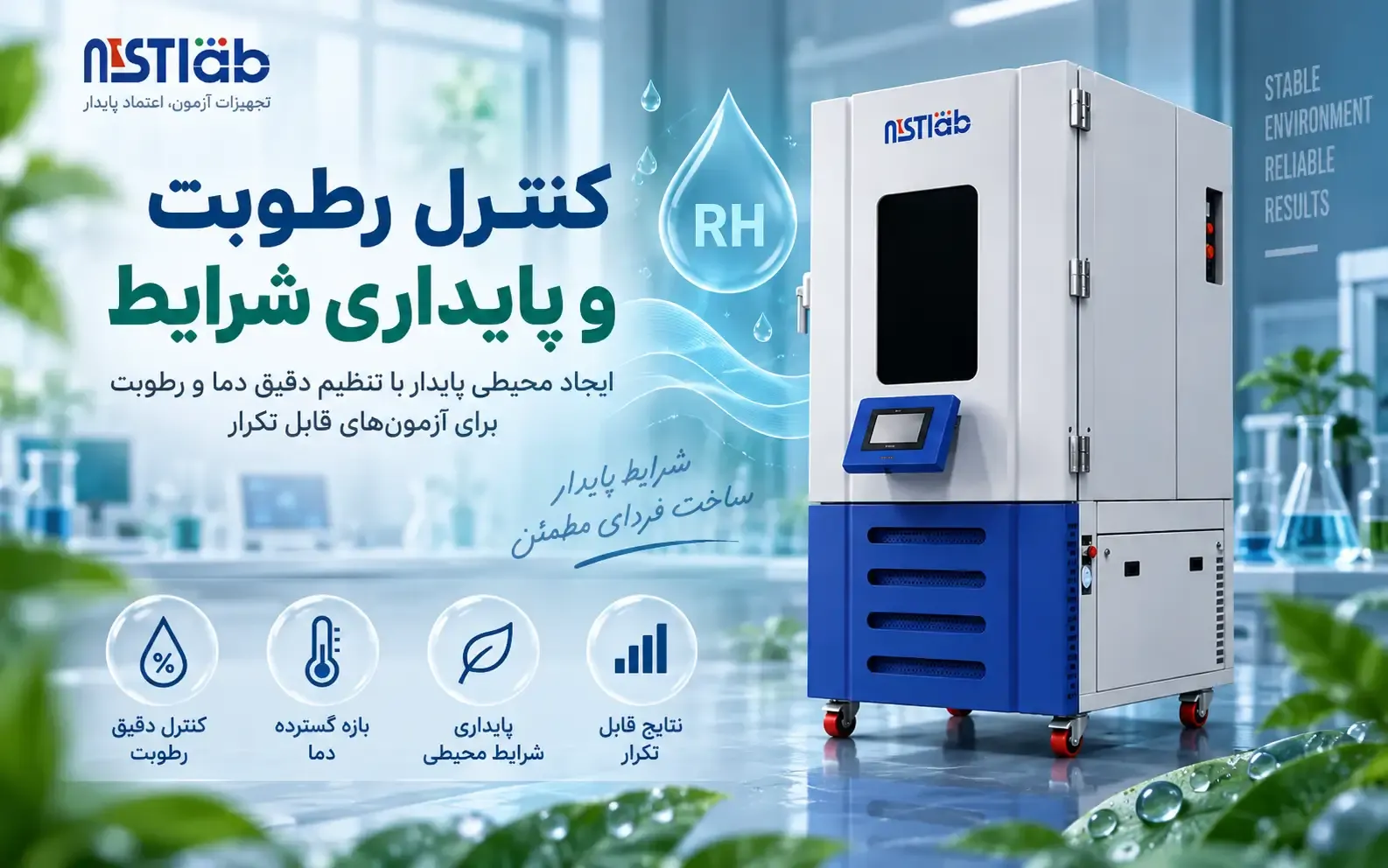

رطوبتزنی و رطوبتگیری
سیستم رطوبتزنی با افزودن بخار یا رطوبت به جریان هوا، رطوبت نسبی کابین را افزایش میدهد. در مقابل، رطوبتگیری برای آزمونهایی کاربرد دارد که به هوای خشکتر نیاز دارند. یکی از روشهای متداول، عبور هوا از سطح سرد است؛ با سرد شدن هوا تا نزدیکی یا پایینتر از نقطه شبنم، بخشی از بخار آب به مایع تبدیل میشود و از جریان هوا جدا میگردد.
در یک آزمون میتوان، در محدوده مجاز دستگاه، ترکیبی مانند ۴۰ درجه سانتیگراد و ۷۵ درصد رطوبت نسبی یا ۲۵ درجه سانتیگراد و ۶۰ درصد رطوبت نسبی را تعریف کرد. مقدارهای قابل اجرا به طراحی سیستم و شرایط کاری چمبر وابستهاند.
رابطه دما و رطوبت نسبی
دما و رطوبت نسبی مستقل از هم نیستند. با افزایش دما، ظرفیت هوا برای نگهداری بخار آب بیشتر میشود؛ اگر مقدار بخار آب ثابت بماند، رطوبت نسبی کاهش مییابد. با کاهش دما، رطوبت نسبی میتواند افزایش پیدا کند. به همین دلیل کنترل دقیق رطوبت بدون درنظرگرفتن دما ممکن نیست و کنترلر باید بین سرمایش، گرمایش، رطوبتزنی و رطوبتگیری تعادل برقرار کند.
گردش هوا و یکنواختی داخل کابین
فنهای گردش هوا، هوای گرم، سرد یا مرطوبشده را در محفظه به گردش درمیآورند تا شرایط در نقاط مختلف تا حد امکان یکنواخت باشد. اگر دمای بخشهای مختلف کابین تفاوت زیادی داشته باشد، نتیجه آزمون قابل اتکا نخواهد بود. مسیر جریان، محل ورودی و خروجی هوا، توان فن، حجم کابین و نحوه چیدمان نمونهها همگی بر یکنواختی اثر دارند.
حسگرها و کنترلر
حسگرهای دما و رطوبت وضعیت داخل محفظه را پیوسته اندازهگیری و به کنترلر ارسال میکنند. کنترلر مقدار واقعی را با نقطه تنظیم مقایسه میکند و در صورت نیاز سرمایش، گرمایش یا رطوبت را اصلاح میکند. برای مثال، اگر دمای تنظیمشده ۴۰ درجه و دمای اندازهگیریشده ۳۸٫۷ درجه باشد، کنترلر میتواند گرمایش را ادامه دهد.
در بسیاری از دستگاهها از کنترل PID استفاده میشود تا مقدار اندازهگیریشده با نوسان کمتر به نقطه تنظیم نزدیک شود. کیفیت کنترل، کالیبراسیون حسگرها و نحوه بارگذاری نمونهها بر نتیجه نهایی اثر میگذارند.

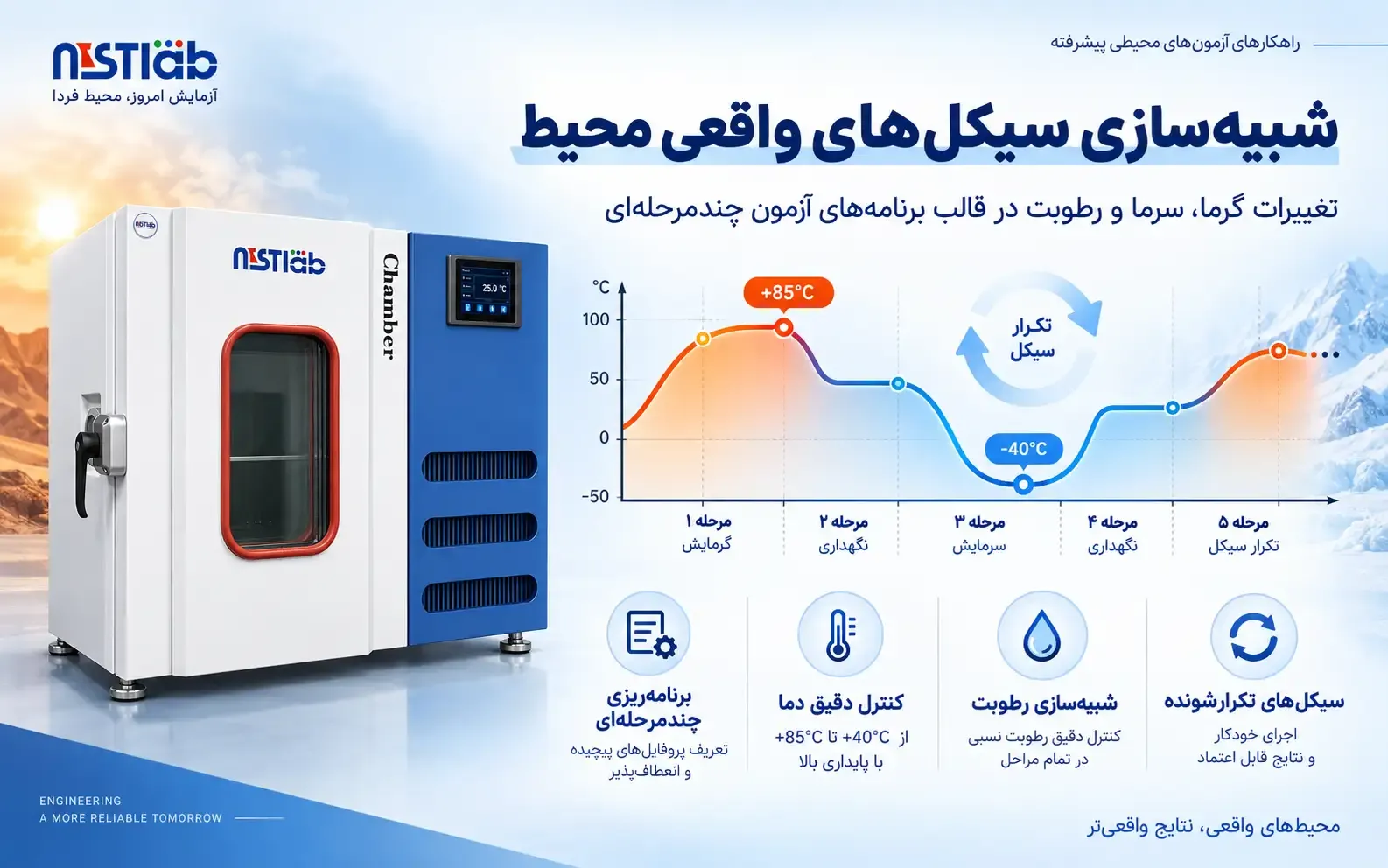

سیکل محیطی چگونه اجرا میشود؟
در محیط طبیعی، دما و رطوبت معمولاً ثابت نمیمانند. یک محصول ممکن است صبح در هوای خنک باشد، در طول روز گرم شود و شب دوباره سرد شود. چمبرهای برنامهپذیر میتوانند چنین تغییراتی را در قالب یک پروفایل چندمرحلهای اجرا کنند؛ هر مرحله میتواند دما، رطوبت، نرخ تغییر و مدت نگهداری خودش را داشته باشد.
برای نمونه، یک برنامه آزمایش میتواند شامل مراحل زیر باشد:
- نگهداری نمونه در دمای ۲۵ درجه و رطوبت ۵۰ درصد به مدت دو ساعت؛
- افزایش دما تا ۶۰ درجه سانتیگراد؛
- نگهداری در دمای ۶۰ درجه و رطوبت ۸۰ درصد به مدت چهار ساعت؛
- کاهش دما تا ۱۰ درجه و سپس نگهداری در وضعیت سرد به مدت دو ساعت.
پس از پایان مراحل، سیکل میتواند طبق پروتکل آزمون چند بار تکرار شود. برنامه دقیق باید بر اساس محصول، استاندارد موردنظر و توان واقعی دستگاه تنظیم شود.
نرخ تغییر دما یا Rate چیست؟
Rate نشان میدهد دمای چمبر با چه سرعتی تغییر میکند و معمولاً با درجه سانتیگراد بر دقیقه بیان میشود. اگر دما قرار باشد از ۲۰ به ۸۰ درجه برسد و نرخ تغییر ۲ درجه در دقیقه باشد، تغییر ۶۰ درجهای از نظر تئوری حدود ۳۰ دقیقه زمان میبرد. زمان واقعی میتواند با توجه به بار آزمایش، شرایط محیط و مشخصات دستگاه فرق کند. نرخ تغییر مهم است، چون گرم یا سرد شدن سریع ممکن است تنش متفاوتی نسبت به تغییر آرام ایجاد کند.
نقش عایقکاری و آببندی چمبر
عایقکاری بدنه، درزگیری در و گسکتها به محدود کردن تبادل حرارتی کابین با محیط اطراف کمک میکنند. عایق مناسب میتواند پایداری شرایط داخل را بهبود دهد، از اتلاف انرژی بکاهد و فشار وارد بر سیستم سرمایش و گرمایش را کمتر کند. با این حال، عملکرد نهایی به طراحی کامل دستگاه، کیفیت آببندی و شرایط نصب نیز وابسته است.
چه شرایطی را میتوان شبیهسازی کرد؟
با توجه به محدوده عملکرد چمبر، میتوان شرایط گرم و مرطوب، سرد، گرم و خشک یا تغییرات دورهای شب و روز را آزمود. همچنین میتوان بخشی از تغییراتی را که محصول در حملونقل یا انبارداری تجربه میکند با سیکلهای برنامهریزیشده بازسازی کرد.
چمبر معمول دما و رطوبت همه عوامل محیطی را شبیهسازی نمیکند. تابش خورشید و فرابنفش، باران، گردوغبار، مه نمکی، ارتعاش، فشار و شوک مکانیکی ممکن است به تجهیزات جانبی یا چمبرهای تخصصی نیاز داشته باشند. بنابراین پیش از انتخاب دستگاه باید مشخص شود آزمون به کدام پارامترها نیاز دارد و آیا لازم است چند عامل بهطور همزمان اعمال شوند.
کاربرد چمبر تست دما و رطوبت در صنایع
این تجهیزات در آزمایشگاههای دارویی و پزشکی، الکترونیک، برق و مخابرات، خودرو و قطعهسازی، پلیمر و پلاستیک، بستهبندی، مواد و پوششها، دانشگاهها و مراکز تحقیقاتی، هوافضا و واحدهای کنترل کیفیت استفاده میشوند. نوع نمونه، پروفایل آزمون و محدوده دما و رطوبت در هر صنعت میتواند متفاوت باشد.
استانداردهای آزمون محیطی
برخی آزمونهای محیطی بر اساس استانداردهای مشخص انجام میشوند. خانواده IEC 60068 از مجموعههای شناختهشده در آزمونهای محیطی است و بخشهایی از آن به آزمونهای رطوبتی و سیکلهای اقلیمی میپردازند. انتخاب روش و استاندارد مناسب باید با توجه به نوع محصول، صنعت، بازار هدف و الزامات کنترل کیفیت انجام شود؛ همچنین باید اطمینان حاصل کرد که دستگاه توان اجرای پروفایل موردنیاز را دارد.
هنگام انتخاب چمبر به چه نکاتی توجه کنیم؟
حداقل و حداکثر دما بهتنهایی برای انتخاب کافی نیست. پیش از خرید یا طراحی، موارد زیر را با نیاز آزمون تطبیق دهید:
- محدوده دما و رطوبت نسبی؛
- حجم مفید کابین و ابعاد نمونه؛
- نرخ افزایش و کاهش دما؛
- دقت کنترل، یکنواختی و میزان نوسان دما و رطوبت؛
- توان سرمایش و مشخصات رطوبتزنی و رطوبتگیری؛
- نوع کنترلر و امکان تعریف سیکلهای چندمرحلهای؛
- قابلیت ثبت و ذخیره دادهها و سیستمهای حفاظتی.
حجم، وزن و گرمایی که نمونه در زمان آزمون تولید میکند نیز میتواند بر عملکرد چمبر اثر بگذارد. بهتر است شرایط آزمون، استاندارد و ویژگیهای نمونه پیش از تعیین ظرفیت دستگاه مشخص شوند.

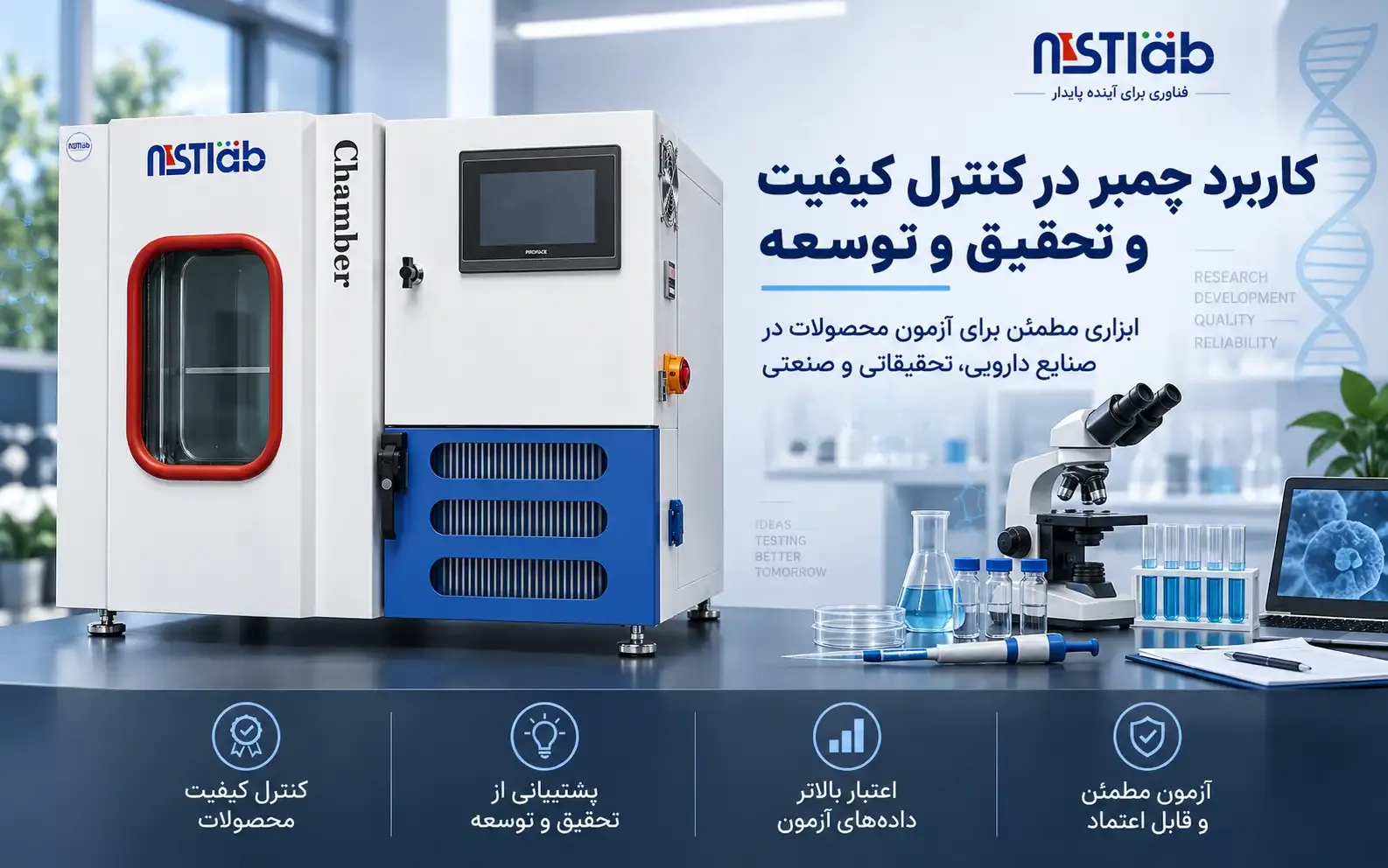

نقش چمبر در کنترل کیفیت و تحقیق و توسعه
چمبر فقط برای ارزیابی محصول نهایی نیست. در مرحله تحقیق و توسعه میتوان چند نمونه یا طراحی را تحت شرایط یکسان آزمایش و نتایج را مقایسه کرد. همچنین اثر تغییر مواد اولیه، طراحی قطعه، پوشش سطح، عایق، چسب، اتصالات یا قطعات الکترونیکی بر عملکرد محصول قابل بررسی است. این اطلاعات به تیمهای فنی کمک میکند پیش از تولید گسترده، تصمیمهای طراحی را بر اساس آزمون انجام دهند.
چرا تکرارپذیری آزمون اهمیت دارد؟
شرایط محیط طبیعی هر روز یکسان نیست؛ اما در چمبر میتوان یک پروفایل تعریفشده را برای نمونههای مختلف تکرار کرد. برای مثال، آزمونی با دمای ۸۵ درجه، رطوبت نسبی ۸۵ درصد و مدت ۵۰۰ ساعت را میتوان طبق پروتکل مشخص اجرا کرد، مشروط بر اینکه دستگاه برای آن شرایط طراحی شده باشد. تکرارپذیری کمک میکند نتایج نمونهها در شرایط کنترلشدهتری با هم مقایسه شوند.
جمعبندی
چمبر تست دما و رطوبت با هماهنگی سیستمهای سرمایش، گرمایش، رطوبتزنی، رطوبتگیری، گردش هوا، حسگرها و کنترلر، محیطی قابل برنامهریزی برای آزمون محصول فراهم میکند. تعریف سیکلهای مختلف نیز امکان بررسی اثر تغییرات دما و رطوبت را در بازههای زمانی مشخص میدهد. از این دستگاهها برای تحقیق و توسعه، کنترل کیفیت، بررسی دوام و اعتبارسنجی عملکرد تجهیزات استفاده میشود.
شرکت نور صنعت تجهیز فردوس امکان طراحی و ساخت چمبرهای تست دما و رطوبت را در حجمها و محدودههای عملکردی مختلف متناسب با نیاز آزمایشگاهها و واحدهای صنعتی فراهم میکند. برای انتخاب مدل مناسب، باید حجم نمونه، محدوده دما و رطوبت، نرخ تغییر دما، نوع آزمون و استاندارد موردنیاز را در نظر گرفت.
سوالات متداول درباره چمبر تست دما و رطوبت
آیا چمبر تست دما و رطوبت میتواند سرمای شدید را شبیهسازی کند؟
بسته به طراحی سیستم سرمایش، بعضی مدلها میتوانند دماهای بسیار پایین مانند ۴۰- یا ۷۰- درجه سانتیگراد ایجاد کنند. محدوده دقیق هر دستگاه را باید از مشخصات فنی آن بررسی کرد.
آیا دما و رطوبت بهصورت همزمان کنترل میشوند؟
بله. چمبرهای دما و رطوبت این دو پارامتر را بهصورت هماهنگ کنترل میکنند، زیرا رطوبت نسبی به دمای هوا وابسته است.
Rate چمبر به چه معناست؟
Rate یا نرخ تغییر دما، سرعت گرم یا سرد شدن محفظه است و معمولاً با درجه سانتیگراد بر دقیقه بیان میشود. بار داخل کابین و شرایط کاری میتوانند بر زمان واقعی تغییر دما اثر بگذارند.
تفاوت چمبر دما با چمبر دما و رطوبت چیست؟
چمبر دما برای ایجاد شرایط گرم و سرد به کار میرود؛ چمبر دما و رطوبت علاوه بر کنترل دما، امکان ایجاد و کنترل رطوبت نسبی را نیز فراهم میکند.
آیا میتوان برای چمبر سیکل چندمرحلهای تعریف کرد؟
در مدلهای دارای کنترلر برنامهپذیر، میتوان چند مرحله با دما، رطوبت، مدت نگهداری، نرخ تغییر و تعداد تکرار مشخص تعریف کرد.
آیا چمبر میتواند تمام شرایط محیط واقعی را دقیقاً بازسازی کند؟
چمبر دما و رطوبت پارامترهای دما و رطوبت را در محدوده کاری خود کنترل میکند. عواملی مانند تابش خورشید، باران، گردوغبار، ارتعاش یا مه نمکی ممکن است به تجهیزات مکمل یا چمبرهای تخصصی نیاز داشته باشند.
