چمبر شرایط محیطی (Environmental chamber) یا همان اتاقک رطوبت و دما، یک دستگاه تست محیطی است که برای شبیهسازی شرایط مختلف محیطی در آزمایشهای صنعتی و علمی به کار میرود.
این دستگاه با کنترل دما، رطوبت، فشار، نور و سایر عوامل محیطی، شرایطی را که در طی فرایند تولید و استفاده از محصولات مختلف بوجود میآید، شبیهسازی میکند.
از این روش برای بررسی کیفیت و عملکرد محصولات در شرایط مختلف محیطی، مانند شرایط آب و هوایی مختلف در مناطق مختلف جهان، استفاده میشود.
تست رطوبت با چمبرهای شرایط محیطی
شرکتها در تقریباً هر صنعت تجاری از آزمایشات محیطی استفاده میکنند تا تأیید کنند که محصولات یا اجزای آنها همانطور که در نظر گرفته شده، کارایی لازم را ارائه میدهند و زمانی که با مشکل مواجه میشوند، دلایل آن را تحلیل کنند.
در دنیای واقعی، گرما و رطوبت به شدت میتوانند باعث خرابی محصولات شوند.
به همین دلیل، برای سازندگان اهمیت دارد که شرایط محیطی کنترل شدهای را ایجاد کنند که به عنوان تست رطوبت شناخته میشوند.
اتاقکهای درجه حرارت و رطوبت درجه یک، به کاربران این امکان را میدهند که تنظیمات را دقیقاً برای مطابقت با استانداردهای آزمایش دستکاری کنند.
این روش، شما را قادر میسازد تا عملکرد محصولات خود را ارزیابی کرده و بهترین تنظیمات را برای مصرف کنندگان تعیین کنید.
تست رطوبت چیست؟
تست رطوبت فرآیندی است برای تعیین اینکه چگونه محصولات یا دستگاههای تحت آزمایش (DUT) در شرایط دنیای واقعی با قرار دادن آنها در محیطهای رطوبت کنترلشده مقاومت میکنند.
این نوع آزمایش با استفاده از محفظه های رطوبت تکمیل می شود.
محفظههای رطوبت، اتاقهای آزمایش محیطی هستند که از سیستمهای مولد بخار برای ایجاد سطوح خاصی از رطوبت و گرما در فضای کاری اتاقها استفاده میکنند.
تست رطوبت معمولا در صنایع مختلف از بسته بندی گرفته تا الکترونیک، داروسازی، ارتباطات و دفاع نظامی استفاده می شود.
چگونه یک چمبر شرایط محیطی این شرایط را ایجاد می کند؟
با افزایش دما، ظرفیت هوا برای نگهداری رطوبت نیز افزایش مییابد. این موضوع به رطوبت نسبی (RH) مرتبط است، به عبارت دیگر، سطح رطوبت قابل دستیابی در یک دمای مشخص.
هوای گرمتر، میزان بیشتری آب را در خود نگه میدارد.
به عنوان مثال، RH در دمای ۵ درجه سانتیگراد کمتر از RH در دمای ۲۰ درجه خواهد بود. با این حال، نباید این موضوع را با نقطه شبنم اشتباه گرفت؛ به عبارتی، دمایی که هوا باید در آن خنک شود تا متراکم شود و یا قطرات آب تشکیل شود.
برای رسیدن به تنظیمات مورد نظر، تغییرات دما و منبع رطوبت باید با هم تنظیم شوند، که این کار به استانداردهای تست صنعت اعلام شده، نیازمند است.
برای دستیابی به این هدف، کنترل دقیقی لازم است، که تولیدکنندگان محفظه آزمایش با استفاده از سیستم مولد بخار پیشرفته، قادر به کنترل دقیق هستند.
از ژنراتورهای بخار (لولههای فولادی ضدزنگ یا مسی بسته) برای هر محفظهای میتوان استفاده کرد و برای فضاهای کاری بزرگتر، میتوان از چندین ژنراتور استفاده کرد تا دقت افزایش یابد.
با استفاده از آب تهویه مناسب، یک عنصر گرمایش بخار تولید میشود که پس از ترکیب با هوای مطبوع در یک پلنوم، وارد فضای کار میشود. اغلب، تولیدکنندگان از کارتریجهای غیرمعدنی برای افزایش رطوبت استفاده میکنند.
حسگرهای الکتریکی خوانش های بسیار دقیقی را ارائه می کنند تا اطمینان حاصل شود که شرایط فضای کاری مطابق با نیازهای شما است.
این سیستم مدرن جایگزین روشهای قدیمیتر ایجاد رطوبت، مانند غوطهور کردن بخاریها در تشتکهای آب یا تکیه بر نازلهای اتمیزهکننده شده است (امروزه، اتمایزرها را در محفظههای اسپری نمک میبینید ).
محفظههای استاندارد رطوبت دارای محدوده RH بین 10 تا 95 درصد هستند و سیمپیچهای رطوبتزدایی به فضای کار کمک میکنند تا رطوبت کمتری داشته باشد: کویل رطوبت را جذب میکند، که متراکم شده و از محفظه تخلیه میشود.
سنسورهای رطوبت بالا را می توان برای رسیدن به RH تا 98٪ اضافه کرد.
اگر نیاز به ایجاد شرایط کمتر از 10٪ RH دارید، معمولاً می توانید این کار را به سه روش انجام دهید:
پاکسازی نیتروژن با چمبر شرایط محیطی
از آنجایی که گاز نیتروژن به طور طبیعی خشک است، به آرامی به محیط کار اضافه می شود تا هوای مملو از رطوبت را خارج کند.
نیتروژن همچنین از اکسیداسیون فلزات و تجمع یخبندان در سطح DUT ها جلوگیری می کند.
پاکسازی هوای خشک از طریق خشک کن هوا در چمبر شرایط محیطی
در یک پاکسازی هوای خشک ، هوای فشرده خارجی قبل از ورود به فضای کار از طریق یک سیستم خشک کن که رطوبت را جذب می کند، عبور می کند.
خشک کن هوا خشک کن چرخشی
برای محفظه های بزرگتر، نیتروژن یا تصفیه هوای خشک استاندارد ممکن است غیرعملی باشد.
به عنوان جایگزین، هوای محفظه از طریق یک ماده خشک کن به گردش در می آید و سپس به محفظه بازگردانده می شود.
بخشی از سیستم خشک کن، اغلب به شکل یک چرخ لانه زنبوری، رطوبت جذب شده را به فضای کار خارجی آزاد می کند.
رطوبت نسبی که باید به آن برسید باید موضوع اصلی بحث هنگام خرید محفظه آزمایش باشد.
حتی میتوانید از یک ماشینحساب نقطه شبنم ساختهشده توسط سازنده استفاده کنید تا مشخص کنید آیا به افزایش اختیاری نیاز دارید یا خیر.

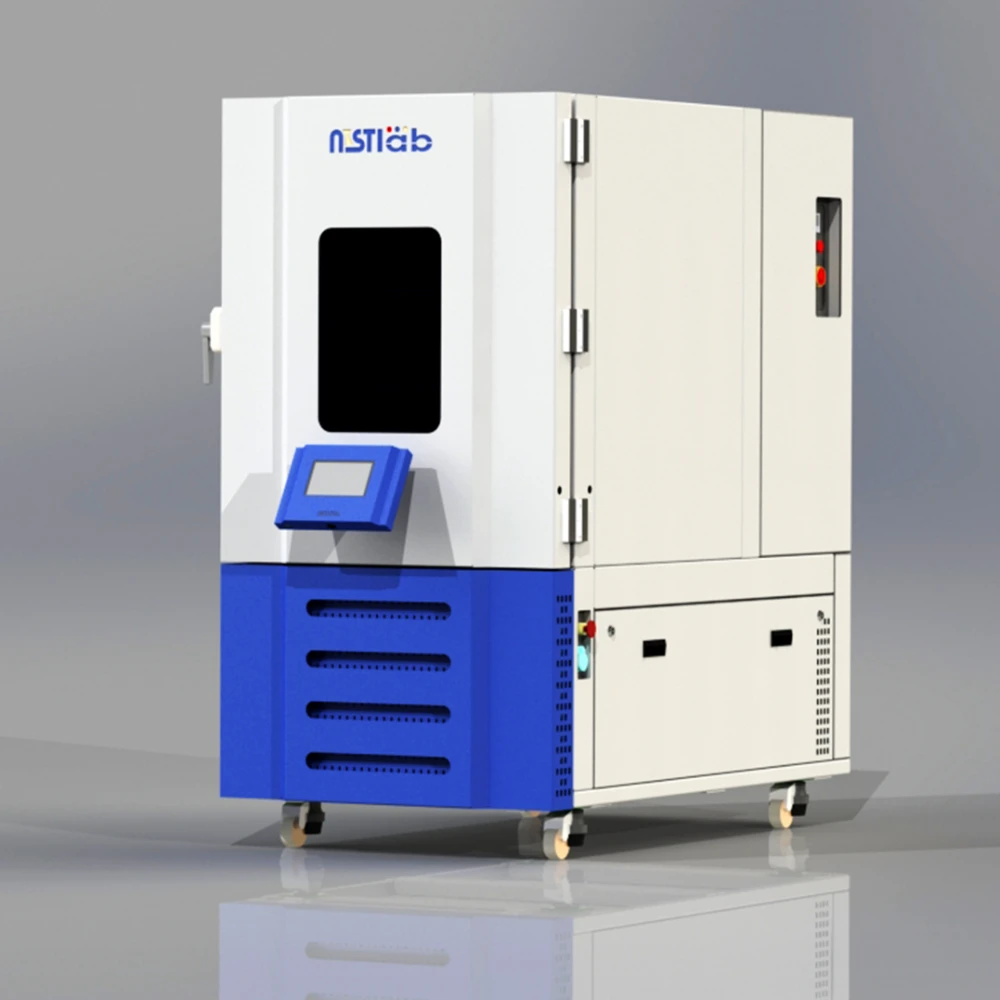

چمبر شرایط محیطی
نحوه انتخاب چمبر شرایط محیطی
تصمیم برای انجام تست های داخلی دارای چندین متغیر است که شامل اندازه شرکت، انواع محصولات تولید شده، کنترل کیفیت و هزینه می باشد.
پس از تصمیم گیری برای خرید یک محفظه آزمایش، عوامل دیگری وجود دارد که باید در نظر گرفته شوند.
در مورد شرکت های بزرگتر با اهداف مشخص، انتخاب اتاق آزمایش بر اساس تحقیقات علمی و خواسته های مشتریان آنها است.
همانطور که شرکت ها رشد می کنند و گسترش می یابند، متوجه می شوند که با انجام تحقیقات کامل در مورد محصولات خود می توانند به مشتریان خود خدمات بهتری ارائه دهند.
فضا
اندازه ردپایی که این شرکت در دسترس دارد یک عامل راهنمایی هنگام تصمیم گیری برای خرید یک اتاق آزمایش است.
تولیدکنندگان اتاق آزمایش با مشتریان خود کار می کنند تا اطمینان حاصل کنند که اتاقی که خریداری می کنند با فضای موجود و نیازهای مشتری مطابقت دارد.
درجه حرارت
دما جزء ضروری یک محفظه رطوبت است زیرا برای ایجاد بخار و رطوبت ضروری است.
اکثر محفظه ها قادر به رسیدن به دمای 200 درجه سانتیگراد هستند. عاملی که می تواند بر دامنه دمایی که باید به دست آید تأثیر بگذارد، ساخت محفظه و پایداری آن است.
تامین آب
طراحی محفظه آزمایش میزان آب مورد نیاز برای ایجاد رطوبت را تعیین می کند.
به همان اندازه که این مهم است، وجود نوعی زهکشی یا روشی برای حذف آب در پایان یک چرخه آزمایش نیز بسیار مهم است.
مکانی که محفظه قرار می گیرد باید برای تامین آب و زهکشی مناسب طراحی شود.
زمان
هر محفظه رطوبتی زمان افزایش و پایین آمدن متفاوتی دارد. هنگام برنامه ریزی برای خرید یک واحد، مهم است که با محققان برای تعیین چارچوب زمانی مورد نیاز برای تکمیل مجموعه داده ها مشورت کنید.
زمانهای طولانی افزایش میتواند آزمایشها را به تأخیر بیندازد و بسته به موردی که باید آزمایش شود، ممکن است نتایج مخدوشی ایجاد کند.
تولیدکنندگان مراقب هستند که این عامل را با مشتریان خود بررسی کنند تا اطمینان حاصل شود که واحد نیازهای مشتری را برآورده می کند.
رطوبت نسبی (RH)
اکثر محفظه های رطوبت دارای ضریب RH بین 20٪ تا 98٪ هستند.
این ملاحظات با توجه به نحوه آزمایش محصول و دادههای مورد نیاز تعیین میشود. در اکثر موارد، این مدت قبل از تماس با سازنده اتاق آزمایش برنامه ریزی شده است.
کنترل کننده
تصمیم گیری برای نوع کنترل کننده یک فاکتور اصلی در هنگام خرید محفظه رطوبت است.
ویژگی هایی که بهترین نتایج را ارائه می دهند، کنترلرهایی با ریزپردازنده هستند که می توانند LED، LCD یا LCD لمسی باشند.
یک صفحه نمایش RH با تمام محفظه های رطوبت و همچنین یک سنسور RH حالت جامد ارائه می شود.
آزمون مورد نیاز
در بیشتر موارد، نوع محفظه رطوبت با توجه به ردپای موجود تعیین می شود. یک ردپای محدود نشان دهنده یک محفظه آزمایشی روی میز یا عمودی است. به عنوان بخشی از این عامل، ساختار محفظه مانند نحوه جوشکاری درزها، آب بندی داخلی و نحوه باز شدن درب و واشرهای آن باید مورد توجه قرار گیرد.
خرید محفظه های آزمایشی بزرگ یک آیتم بودجه ای است و با دقت بیشتری انجام می شود. این نوع اتاق با استانداردهای دقیق مشتری ساخته می شود.
نقاط ضعف تست اتاقک رطوبت
هدف از اتاقک های رطوبت شناسایی نقاط ضعف و ایرادات موجود در اقلام تست شده است تا بتوان خطاها را اصلاح کرد.
تغییرات در رطوبت و گرما به سرعت نواحی آسیب پذیر یک محصول را آشکار می کند و پیش بینی بقای آن را ارائه می دهد.
آزمایشهای مختلف برای آزمایش عمر محصول و همچنین تجزیه و تحلیل قابلیت حیات و پارامترهای آن طراحی شدهاند.
نقاط ضعفی که اتاق های رطوبت شناسایی می کنند
پوشش ها
بسیاری از محصولات دارای پوشش هایی برای محافظت از آنها در برابر شرایط سخت و مضر جوی هستند.
محفظه های رطوبت، محصولات پوشش داده شده را در خشن ترین محیط ها قرار می دهند.
نتایج آزمایشات می تواند باعث ایجاد ترک در پوشش، انبساط، انقباض، نفوذ رطوبت، خوردگی و ساییدگی شود.
مه گرفتگی
واحدهای مهر و موم شده که دارای یک پنجره، دریچه دید یا شیشه جلو هستند برای نشت رطوبت بین لایه ها آزمایش می شوند.
از آنجایی که این محصولات در معرض تغییرات سریع دما قرار می گیرند، معمولاً تحت آزمایشاتی قرار می گیرند که به سرعت دما و رطوبت را افزایش و کاهش می دهد.
اگر محصول مه کند، نشان دهنده احتمال خرابی و بی کیفیت بودن آن است.
تنگی
دو شرایط مخرب جوی دما و رطوبت هستند. برای اطمینان از اینکه محصول مستعد ورود آب نیست و مهر و موم محکمی دارد، در معرض چندین چرخه رطوبت با محتوای رطوبت متفاوت قرار می گیرد. خرابی هایی که از آزمایش ظاهر می شود نشت و قطرات آب یا جمع شدن است.
خرابی های مکانیکی
شرایط جوی با عبور از شرایط آب و هوایی مختلف، فشار زیادی را بر روی محصول ایجاد می کند.
محفظه های رطوبت قادر به ایجاد هر نوع شرایطی هستند که می توانند مکانیزم یک محصول را از کار بیندازند.
در اصل، آزمایش قطعات مکانیکی و عملکرد مناسب آنها دغدغه اصلی تولیدکنندگان به ویژه در رابطه با الکترونیک و ریز مدار است.
بخش های تشکیل دهنده چمبر شرایط محیطی
بسیاری از قسمت ها یک چمبر شرایط محیطی را تشکیل می دهند که هر کدام نقش حیاتی در عملکرد اتاق دارند. برخی از مهم ترین بخش های یک اتاق محیطی عبارتند از:
پوسته خارجی: پوسته خارجی محفظه از فلز یا مواد بادوام دیگر ساخته شده است. این پوسته به محافظت از اجزای داخلی محفظه در برابر آسیب کمک می کند.
عایق: عایق به ثابت نگه داشتن دمای داخل محفظه کمک می کند. معمولاً از فایبرگلاس یا نوع دیگری از مواد عایق ساخته شده است.
سیستم گرمایش و سرمایش: سیستم گرمایش و سرمایش دمای مورد نظر را در داخل محفظه حفظ می کند. این سیستم معمولاً از یک بخاری، یک واحد خنک کننده و فن تشکیل شده است.
کنترلر: کنترل کننده سطوح دما و رطوبت مورد نظر را تنظیم می کند. همچنین شرایط داخلی محفظه را کنترل می کند و در صورت نیاز تنظیمات را انجام می دهد.
سنسورها: سنسورها دما، رطوبت و فشار محفظه را کنترل می کنند. این حسگرها به اطمینان از عملکرد محفظه در شرایط مطلوب کمک می کنند.
سیستم های خلاء: یک سیستم خلاء در داخل محفظه خلاء ایجاد می کند. این سیستم معمولاً از یک پمپ و مجموعه ای از شیرها تشکیل شده است.
جریان هوا: سیستم جریان هوا برای گردش هوا در داخل محفظه استفاده می شود. این سیستم معمولاً از یک فن و مجموعه ای از کانال ها تشکیل شده است.
پورت های دسترسی به تولیدکنندگان اجازه می دهد تا محصولات و مواد داخل محفظه را آزمایش کنند. این پورت ها معمولاً شامل یک در یا یک پنجره هستند.
قفسه بندی یا قفسه ها: قفسه ها یا قفسه ها محصولات و مواد را در داخل محفظه نگهداری می کنند. این قفسه ها یا قفسه ها می توانند برای قرار دادن محصولات با اندازه های مختلف قابل تنظیم باشند.
پنجره های شیشه ای: پنجره های شیشه ای به سازندگان اجازه می دهد تا داخل محفظه را ببینند. این پنجره ها معمولاً دارای یک پوشش رنگی هستند که به کاهش مقدار گرمای منتقل شده به محفظه کمک می کند.
درب ها: درب ها به سازندگان و اپراتورها اجازه ورود و خروج از محفظه را می دهند. این درب ها می توانند از فلز، شیشه یا مواد دیگر ساخته شوند.
مزایای چمبر شرایط محیطی
استفاده از محفظه های محیطی در طول فرآیند آزمایش مزایای زیادی دارد. برخی از این مزایا عبارتند از:
- به تولیدکنندگان اجازه میدهد محصولات و مواد را در شرایط واقعی آزمایش کنند.
- تولیدکنندگان را قادر می سازد تا مشکلات احتمالی محصول را قبل از رسیدن به بازار شناسایی کنند.
- کمک به تولیدکنندگان با کاهش نیاز به آزمایش میدانی گران قیمت در صرفه جویی در هزینه.
- کمک به تولیدکنندگان در صرفه جویی در زمان با اجازه دادن به آنها برای آزمایش چندین محصول به طور همزمان.
- دوره های گارانتی را با اطمینان تنظیم کنید.
- با حصول اطمینان از اینکه محصولات طبق برنامه عمل می کنند، رضایت مشتری را بهبود بخشید.
انواع چمبر شرایط محیطی
چندین نوع اتاقک محیطی برای تکرار انواع مختلف محیط ها طراحی شده اند. رایج ترین انواع اتاقک ها عبارتند از:
چمبر شرایط محیطی Walk-In : این اتاقها اتاقهای بزرگتری هستند که افراد و تجهیزات بزرگ را در خود جای میدهند. اتاقک ها دما و رطوبت را با یک کنترل کننده قابل برنامه ریزی کنترل می کنند. اتاقک دارای یک پنجره دید، روشنایی داخلی و یک درگاه اگزوز است. این محفظه دارای هشدار درب و دکمه توقف اضطراری نیز می باشد.
چمبر شرایط محیطی رومیزی: اتاقک های کوچکی که می توان آنها را روی نیمکت یا میز آزمایشگاه قرار داد. این اتاقک ها معمولاً برای آزمایش و تحقیق در مقیاس کوچک استفاده می شوند.
چمبر شرایط محیطی دسترسی: اتاقهایی با اندازه متوسط هستند که میتوانند افراد و تجهیزات کوچکتری را در خود جای دهند. آنها یک محیط کنترل شده برای آزمایش فراهم می کنند و در برنامه های مختلف از جمله تست های پیری سریع، تست های سازگاری مواد و تست های ذخیره سازی استفاده می شوند. محفظه های دسترسی در اندازه ها و پیکربندی های مختلف برای رفع نیازهای برنامه شما موجود هستند.
چمبر شرایط محیطی درایو-این: آنها بزرگترین نوع اتاق هستند و میتوانند وسایل نقلیه و تجهیزات بزرگ را در خود جای دهند. این اتاقک ها معمولاً برای آزمایش وسایل نقلیه و تجهیزات در دماها و آب و هوای شدید استفاده می شوند. این محفظه ها همچنین برای آزمایش اثرات قرار گرفتن طولانی مدت در معرض شرایط محیطی بر وسایل نقلیه و تجهیزات استفاده می شوند
