مقدمه: اهمیت کنترل شرایط دمایی در آزمون‌های صنعتی و آزمایشگاهی

چمبر برودتی، در دنیای امروز، کنترل دقیق شرایط محیطی مانند دما، رطوبت و فشار از اساسی‌ترین نیازهای صنایع مختلف است. از صنایع خودروسازی گرفته تا صنایع دارویی و الکترونیکی، همه به نوعی به تست پایداری و عملکرد تجهیزات در شرایط دمایی مختلف وابسته‌اند.
در این میان، چمبر برودتی (Cold Chamber) یا اتاق تست برودتی یکی از مهم‌ترین تجهیزات آزمایشگاهی است که امکان ایجاد و کنترل دماهای بسیار پایین را فراهم می‌کند. این دستگاه برای شبیه‌سازی شرایط سرمای شدید مورد استفاده قرار می‌گیرد تا عملکرد مواد، قطعات و محصولات در محیط‌های سرد و یخ‌زده مورد بررسی قرار گیرد.

توانایی کنترل دقیق دما، ثبت داده‌ها، پایداری سیستم و مطابقت با استانداردهای بین‌المللی باعث شده چمبرهای برودتی به عنوان یکی از اصلی‌ترین ابزارهای کنترل کیفیت در خطوط تولید و آزمایشگاه‌های تحقیقاتی شناخته شوند.

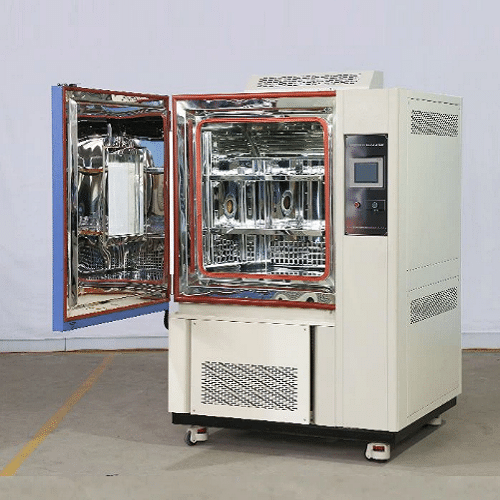

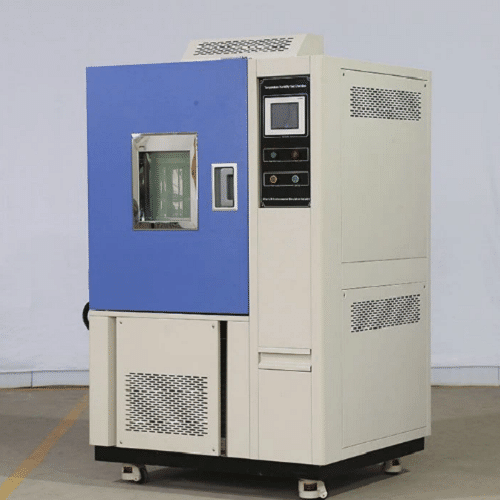

چمبر برودتی چیست؟

چمبر برودتی یا Cold Temperature Chamber دستگاهی است که برای ایجاد شرایط سرمای شدید در بازه‌های دمایی مختلف طراحی شده است. این دستگاه قادر است دما را تا محدوده‌ای بین منفی ۴۰ تا منفی ۸۰ درجه سانتی‌گراد (و حتی در مدل‌های خاص تا منفی ۱۲۰ درجه) کاهش دهد.

هدف اصلی از استفاده چمبر برودتی، بررسی رفتار مواد، قطعات و تجهیزات در دماهای پایین است. بسیاری از قطعات الکترونیکی، دارویی، پلاستیکی یا مکانیکی در شرایط واقعی ممکن است در معرض سرمای زیاد قرار بگیرند و لازم است قبل از عرضه، عملکرد آن‌ها تحت چنین شرایطی آزمایش شود.

در صنایع مدرن، چمبر برودتی علاوه بر انجام تست‌های ساده، بخشی از سیستم‌های تست چرخه دمایی است که در آن نمونه‌ها بین دماهای بالا و پایین به‌طور متناوب قرار می‌گیرند تا مقاومت حرارتی و دوام مکانیکی آن‌ها بررسی شود.

ساختار و اجزای اصلی چمبر برودتی

چمبرهای برودتی از اجزای متعددی تشکیل شده‌اند که همگی برای دستیابی به کنترل دقیق دما و شرایط محیطی طراحی شده‌اند. اجزای اصلی این دستگاه عبارت‌اند از:

۱. محفظه داخلی (Test Chamber)

فضای داخلی چمبر معمولاً از استیل ضد زنگ ساخته می‌شود تا در برابر انجماد، رطوبت و خوردگی مقاوم باشد. طراحی داخلی باید عایق‌بندی کامل داشته باشد تا از اتلاف انرژی جلوگیری شود. در بسیاری از مدل‌ها، دیواره داخلی دارای عایق پلی‌یورتان چندلایه است که دمای داخلی را ثابت نگه می‌دارد.

۲. سیستم تبرید (Refrigeration System)

قلب تپنده چمبر برودتی، سیستم تبرید آن است. این سیستم معمولاً شامل:

– کمپرسورهای تبرید دو مرحله‌ای یا cascade system

– مبدل‌های حرارتی

– کندانسور

– اواپراتور

– شیر انبساط

در سیستم‌های دو مرحله‌ای، گاز مبرد در دو سیکل جداگانه کار می‌کند تا بتوان دمای بسیار پایین‌تر از حالت عادی را ایجاد کرد. مبردهای متداول شامل R404A، R508B و گاهی ترکیبات سازگار با محیط زیست مانند R448A هستند.

۳. کنترلر دما (Temperature Controller)

کنترلر دما یکی از حیاتی‌ترین بخش‌هاست که معمولاً از نوع PID دیجیتال با صفحه لمسی است. این کنترلر با کمک سنسورهای دقیق دما، فرآیند تبرید را کنترل می‌کند و اجازه می‌دهد کاربر مقدار دمای مورد نظر را با دقت ۰.۱ درجه تنظیم نماید.

۴. سنسورهای اندازه‌گیری

چمبر برودتی برای دقت بالا از چندین سنسور استفاده می‌کند:

الف. سنسور دمای PT100 یا ترموکوپل نوع K

ب. سنسور فشار برای سیستم تبرید

ج. سنسور هشداردهنده افزایش دما

این سنسورها به کنترلر مرکزی متصل‌اند و به‌صورت پیوسته وضعیت سیستم را پایش می‌کنند.

۵. سیستم عایق و درب

درب چمبر برودتی باید کاملاً عایق‌بندی شده باشد تا از نفوذ هوای محیط به داخل جلوگیری کند. درب معمولاً دارای واشر سیلیکونی ضد انجماد و شیشه دو جداره است تا اپراتور بتواند نمونه‌ها را مشاهده کند بدون اینکه درب باز شود.

۶. سیستم ایمنی

چمبرهای مدرن مجهز به سیستم‌های حفاظتی هوشمند هستند که شامل:

– قطع‌کن خودکار در صورت افزایش دما

– سیستم قفل ایمنی برای جلوگیری از باز شدن ناگهانی درب

– هشداردهنده‌های نوری و صوتی برای خطاهای فنی

نحوه عملکرد چمبر برودتی

عملکرد چمبر برودتی بر اساس سیکل تبرید تراکمی بخار است. این چرخه شامل چهار مرحله اصلی است: تراکم، چگالش، انبساط و تبخیر.

1. تراکم (Compression):
کمپرسور، مبرد گازی را تحت فشار بالا متراکم می‌کند و دمایش افزایش می‌یابد.

2. چگالش (Condensation):
گاز داغ فشرده از طریق کندانسور خنک شده و به مایع تبدیل می‌شود.

3. انبساط (Expansion):
مایع مبرد از شیر انبساط عبور کرده و فشار آن کاهش می‌یابد.

4. تبخیر (Evaporation):
مبرد کم‌فشار وارد اواپراتور می‌شود و با جذب گرمای داخل چمبر، بخار می‌شود؛ در نتیجه دمای داخلی کاهش می‌یابد.

کنترلر دما با تنظیم فعالیت کمپرسورها، فن‌ها و شیرهای برقی، دمای داخلی را در مقدار تنظیم‌شده ثابت نگه می‌دارد. در مدل‌های پیشرفته، امکان تنظیم پروفایل دمایی زمان‌دار نیز وجود دارد، یعنی کاربر می‌تواند مثلاً برنامه‌ای تعریف کند تا دما به‌صورت تدریجی از ۲۵ درجه به منفی ۷۰ درجه کاهش یابد.

انواع چمبر برودتی

چمبرهای برودتی بر اساس طراحی، محدوده دما و نوع کاربرد به چند گروه تقسیم می‌شوند:

۱. چمبر برودتی رومیزی (Benchtop Cold Chamber)

این مدل‌ها برای آزمایشگاه‌های کوچک طراحی شده‌اند و حجم داخلی محدودی دارند (معمولاً بین ۲۰ تا ۸۰ لیتر). کاربرد آن‌ها بیشتر برای تست نمونه‌های کوچک، قطعات الکترونیکی یا مواد شیمیایی است.

۲. چمبر برودتی ایستاده (Vertical Cold Chamber)

مدل‌های ایستاده ظرفیت بالاتری دارند (۱۰۰ تا ۱۰۰۰ لیتر) و معمولاً در صنایع خودروسازی یا داروسازی استفاده می‌شوند. قابلیت اتصال به دیتالاگر، ثبت خودکار اطلاعات و کنترل از راه دور دارند.

۳. چمبر برودتی صنعتی (Walk-in Cold Chamber)

در صنایع بزرگ، از چمبرهای صنعتی با ابعاد بسیار بزرگ استفاده می‌شود که افراد می‌توانند داخل آن تردد کنند. این نوع چمبرها برای تست محصولات در ابعاد واقعی (مثل موتور، بدنه خودرو، تجهیزات نظامی) طراحی می‌شوند.

۴. چمبر برودتی-حرارتی (Thermal Cycling Chamber)

این دستگاه ترکیبی از چمبر برودتی و حرارتی است و می‌تواند دما را بین -70 تا +180 درجه تغییر دهد. از این مدل برای تست‌های شوک حرارتی و دوام حرارتی استفاده می‌شود.

مقایسه چمبر برودتی با سایر چمبرهای آزمایشگاهی

۱. مقایسه با چمبر حرارتی

چمبر حرارتی برای ایجاد دمای بالا (معمولاً تا ۲۰۰°C) طراحی شده است، در حالی که چمبر برودتی دماهای منفی را تولید می‌کند.
در بسیاری از خطوط کنترل کیفیت، هر دو دستگاه به‌صورت ترکیبی استفاده می‌شوند تا مواد و قطعات در هر دو شرایط گرم و سرد تست شوند.

۲. مقایسه با چمبر رطوبتی

چمبر رطوبتی علاوه بر دما، رطوبت نسبی را نیز کنترل می‌کند. در حالی‌که چمبر برودتی فقط روی دما تمرکز دارد. در تست‌های زیستی یا دارویی معمولاً از مدل‌های ترکیبی «چمبر دما و رطوبت» استفاده می‌شود.

۳. مقایسه با چمبر شوک دمایی

چمبر شوک دمایی (Thermal Shock Chamber) پیشرفته‌ترین مدل است که از دو محفظه مستقل – یکی برای دمای بالا و یکی برای دمای پایین – تشکیل شده است. در این مدل، نمونه با سرعت بالا از محیط گرم به محیط سرد منتقل می‌شود تا مقاومت حرارتی آن بررسی شود.
در واقع چمبر برودتی یکی از بخش‌های اصلی در ساختار چمبر شوک دمایی محسوب می‌شود.

نکات مهم در انتخاب و خرید چمبر برودتی

انتخاب و خرید چمبر برودتی مناسب بستگی به نیاز صنعتی، نوع نمونه‌ها و محدوده‌ی دمای مورد نظر دارد. برای خرید هوشمندانه، توجه به موارد زیر ضروری است:

۱. محدوده دمایی

اولین عامل، بازه دمایی قابل دستیابی دستگاه است. برای تست‌های عمومی، محدوده‌ی -۴۰ تا +۸۰°C کافی است، اما برای تست‌های دقیق‌تر، نیاز به محدوده‌ی -۷۰°C تا +180°C وجود دارد.

۲. حجم مفید داخلی

حجم داخلی چمبر باید متناسب با اندازه و تعداد نمونه‌ها انتخاب شود. اگر حجم نمونه‌ها زیاد است، انتخاب مدل ایستاده یا صنعتی توصیه می‌شود.

۳. یکنواختی دما (Temperature Uniformity)

یکی از شاخص‌های کیفیت چمبر، یکنواختی دما در نقاط مختلف محفظه است. یکنواختی بالا باعث می‌شود تمام نمونه‌ها در شرایط یکسان تست شوند.

۴. دقت کنترل دما

چمبر باید بتواند دما را با دقت ۰.۱ درجه کنترل کند. کنترلرهای دیجیتال PID معمولاً بهترین گزینه هستند.

۵. مصرف انرژی و نوع گاز مبرد

مدل‌هایی با سیستم تبرید دو مرحله‌ای و گازهای سازگار با محیط زیست مانند R448A یا R507A انتخاب بهتری هستند.

۶. خدمات پس از فروش و تأمین قطعات

از آن‌جا که سیستم تبرید و کنترل چمبر ساختار پیچیده‌ای دارد، وجود خدمات گارانتی و قطعات یدکی اصل بسیار مهم است.

نحوه نگهداری و کالیبراسیون چمبر برودتی

برای حفظ عملکرد دقیق دستگاه و افزایش طول عمر آن، رعایت نکات نگهداری و سرویس دوره‌ای ضروری است:

۱. بررسی دوره‌ای سیستم تبرید

هر ۶ ماه یک‌بار باید فشار گاز مبرد، سلامت کمپرسور و اواپراتور بررسی شود. در صورت مشاهده کاهش راندمان سرمایش، شارژ گاز یا تعویض فیلترها الزامی است.

۲. تمیز کردن منظم محفظه داخلی

برای جلوگیری از ایجاد برفک و آلودگی، سطح داخلی باید با پارچه نرم و محلول‌های غیرخورنده تمیز شود. هیچ‌گاه نباید از ابزار فلزی برای کندن یخ استفاده شود.

 ۳. بررسی سنسورهای دما

سنسورها باید به‌صورت سالیانه کالیبره شوند تا دقت اندازه‌گیری حفظ شود. در غیر این صورت، نتایج تست‌ها می‌تواند خطا داشته باشد.

۴. کنترل درب و واشر سیلیکونی

واشر دور درب باید سالم و بدون ترک باشد تا عایق‌بندی کامل حفظ شود. در صورت آسیب‌دیدگی، هوای گرم وارد چمبر شده و عملکرد سرمایش را مختل می‌کند.

۵. نرم‌افزار و کنترلر

در مدل‌هایی که دارای نرم‌افزار کنترل از راه دور هستند، به‌روزرسانی دوره‌ای و بررسی تنظیمات توصیه می‌شود.

مزایا و ویژگی‌های فنی چمبر برودتی

– قابلیت رسیدن به دمای بسیار پایین تا -۸۰°C

– کنترل دقیق دما با سیستم PID دیجیتال

– سیستم تبرید دو مرحله‌ای با کمپرسورهای برندهای معتبر

– قابلیت برنامه‌ریزی تست‌های زمان‌دار

– عایق چندلایه برای جلوگیری از اتلاف انرژی

– طراحی ارگونومیک با درب شیشه‌ای دو جداره

– سیستم ایمنی چندگانه برای جلوگیری از آسیب دستگاه یا نمونه‌ها

– قابلیت اتصال به دیتالاگر و ذخیره خودکار اطلاعات

نکات ایمنی هنگام استفاده از چمبر برودتی

1. همیشه پیش از روشن کردن دستگاه، از بسته بودن کامل درب اطمینان حاصل کنید.

2. از قرار دادن مایعات درون ظرف باز داخل چمبر خودداری کنید.

3. هنگام کار در دمای زیر صفر، از دستکش‌های عایق استفاده کنید.

4. هرگز سیستم تبرید را بدون حضور اپراتور ماهر باز نکنید.

5. در صورت مشاهده‌ی صداهای غیرعادی یا افزایش ناگهانی دما، بلافاصله دستگاه را خاموش کنید.

جمع‌بندی نهایی

چمبر برودتی یکی از حیاتی‌ترین ابزارها در حوزه‌ی کنترل کیفیت و تحقیقات صنعتی است. این دستگاه با شبیه‌سازی شرایط سرمای شدید، امکان ارزیابی مقاومت و پایداری مواد و محصولات را فراهم می‌سازد.
از صنایع الکترونیک و داروسازی گرفته تا خودروسازی و نظامی، همگی برای اطمینان از عملکرد محصولات خود در شرایط سخت محیطی به این تجهیزات نیاز دارند.

سرمایه‌گذاری در خرید یک چمبر برودتی باکیفیت، در واقع سرمایه‌گذاری بر دقت، دوام و اعتبار محصول نهایی است. انتخاب مدل مناسب، نگهداری اصولی و رعایت استانداردهای ایمنی، تضمین‌کننده‌ی عملکرد پایدار و طول عمر بالای این دستگاه خواهد بود.
